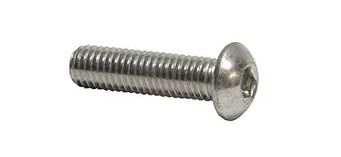

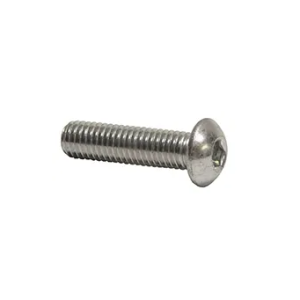

ISO 7380-1 kupukantainen kuusiokoloruuvi 10.9, sinkitty
ISO 7380-1 kupukantainen kuusiokoloruuvi on matalakantainen ja siistipintainen teräsruuvi kohteisiin, joissa tarvitaan kuusiokolokiristystä, hyvää ulkonäköä ja lujaa kierrekiinnitystä. Tuote tunnetaan myös nimillä kupukantaruuvi, kuusiokolokupukantaruuvi, matalakantainen kuusiokoloruuvi, pyöreäkantainen kuusiokoloruuvi, button head -ruuvi, socket button head screw ja ISO 7380 -ruuvi.
Kupukantainen kuusiokoloruuvi sopii erityisesti koneenrakennukseen, laiteasennuksiin, metallirakenteisiin, huoltotöihin ja teollisuuden yleiskiinnityksiin. Kannan pyöristetty muoto antaa viimeistellyn ulkonäön ja vähentää teräviä ulkonevia reunoja verrattuna perinteiseen lieriökantaiseen ruuviin. Sisäkuusiokolo mahdollistaa kiristämisen kuusiokoloavaimella tai sopivalla kuusiokolokärjellä myös ahtaammissa asennuskohteissa.
Ominaisuudet
- ISO 7380-1 -standardin mukainen kupukantainen kuusiokoloruuvi
- Lujuusluokka 10.9 vaativampiin kiinnityksiin
- Sinkitty pinta tavanomaisiin sisä- ja kuiviin käyttöympäristöihin
- Matala ja pyöristetty kupukanta siistiin lopputulokseen
- Sisäkuusiokolo helpottaa asennusta kuusiokoloavaimella tai kuusiokolokärjellä
- Soveltuu koneisiin, laitteisiin, rakenteisiin, asennuksiin ja kunnossapitoon
Käyttökohteet
- Kone- ja laiterakennus
- Metalli- ja teräsrakenteiden kiinnitykset
- Suojakannet, levyosat, koteloinnit ja asennuskehikot
- Ajoneuvo-, perävaunu- ja koneasennukset
- Teollisuuden huolto-, korjaus- ja kunnossapitotyöt
- Kohteet, joissa ruuvin kannalta halutaan matala ja viimeistelty ulkonäkö
- Kierrekiinnitykset, joissa käytetään kuusiokolotyökalua
Tekniset tiedot
- Tuotetyyppi: kuusiokoloruuvi
- Tuoteryhmä: kupukantaiset kuusiokoloruuvit
- Standardi: ISO 7380-1
- Rakenne: kupukanta ja sisäkuusiokolo
- Materiaali: teräs
- Lujuusluokka: 10.9
- Pinta: sinkitty
- Kierre: metrinen ulkokierre tuotekohtaisen valinnan mukaan
- Käyttö: kierrekiinnitykset mutterin tai valmiin sisäkierteen kanssa
- Asennus: kuusiokoloavaimella tai sopivalla kuusiokolokärjellä
Mitat ja valintaohje
Ruuvin koko ilmoitetaan yleensä muodossa kierrekoko kertaa pituus, esimerkiksi M4 × 12. Ensimmäinen osa, kuten M4, kertoo ruuvin metrisen kierteen nimellishalkaisijan. Toinen osa, kuten 12 millimetriä, kertoo ruuvin pituuden.
Kupukantaisessa ISO 7380-1 -kuusiokoloruuvissa pituus mitataan kannan alta ruuvin kärkeen. Kannan korkeutta ei siis lasketa mukaan ilmoitettuun ruuvin pituuteen. Tämä on hyvä huomioida erityisesti silloin, kun ruuvi asennetaan läpireikään, umpireikään tai kohteeseen, jossa asennustila on rajallinen.
Ryhmätuotteessa yksittäisen tuotekoodin mitta-arvoja ei esitetä. Tarkista aina tuotekohtaisista tiedoista oikea kierrekoko, pituus, kierteen nousu, kannan halkaisija, kannan korkeus ja kuusiokolon koko ennen tilaamista.
Valitse ruuvi niin, että kierrekoko sopii käytettävään mutteriin tai sisäkierteeseen ja pituus riittää turvalliseen kiinnitykseen. Liian lyhyt ruuvi ei anna riittävää kierrekiinnitystä, ja liian pitkä ruuvi voi pohjata, osua taustarakenteeseen tai jäädä tarpeettomasti ulos liitoksesta.
Kupukantaruuvissa kannattaa tarkistaa myös kannan halkaisija ja kannan korkeus. Kupu- eli pyöreä kanta jää näkyviin asennuspintaan, joten se vaikuttaa sekä ulkonäköön että siihen, mahtuuko ruuvin kanta suunniteltuun tilaan. Kuusiokolon koko määrittää, millaisella kuusiokoloavaimella tai kuusiokolokärjellä ruuvi kiristetään.
ISO 7380-1 ja DIN-vastaavuus
ISO 7380-1 määrittelee kupukantaiset kuusiokoloruuvit. Tuotetta voidaan käytännössä hakea myös nimillä DIN 7380, ISO 7380, kupukantainen kuusiokoloruuvi ja button head socket screw. Korvaavuutta arvioitaessa kannattaa kuitenkin tarkistaa aina nimenomaan ISO 7380-1 -standardin mukaisuus, koska eri standardiversioissa ja valmistajakohtaisissa tuotteissa voi olla eroja mitoissa, kannan muodossa tai kuormitettavuudessa.
Jos korvaat vanhaa ruuvia tai toisen valmistajan tuotetta, tarkista ennen tilaamista kierrekoko, pituus, kierteen nousu, kannan halkaisija, kannan korkeus, kuusiokolon koko, lujuusluokka, pinnoite ja käyttökohteen vaatimukset. Myös vastakappaleen kierre, aluslevyn tarve ja kiristysmomentti tulee varmistaa tapauskohtaisesti.
Käytännön huomioita
Lujuusluokan 10.9 ruuvi soveltuu moniin vaativiin kiinnityksiin, mutta kupukantaiset ISO 7380-1 -ruuvit eivät ole rakenteensa vuoksi kaikissa tilanteissa suoraan sama asia kuin täysilujuuksiset lieriökantaiset kuusiokoloruuvit. Jos liitos on turvallisuuskriittinen, voimakkaasti kuormitettu tai tärinälle altis, varmista ruuvin soveltuvuus suunnittelijan, standardin tai teknisen asiantuntijan mukaan.
Sinkityissä korkealujuuksisissa kiinnitystarvikkeissa on huomioitava mahdollinen vetyhaurauden riski. Käyttökohteessa tulee varmistaa, että sinkitty lujuusluokan 10.9 ruuvi soveltuu liitoksen vaatimuksiin ja käyttöolosuhteisiin. Ulkokäyttöön, kosteisiin olosuhteisiin tai korroosiolle alttiisiin kohteisiin voi olla tarpeen valita muu pinnoite tai ruostumaton vaihtoehto.
Toimitussisältö
- ISO 7380-1 kupukantainen kuusiokoloruuvi 10.9 sinkitty valitun koon ja kappalemäärän mukaan
