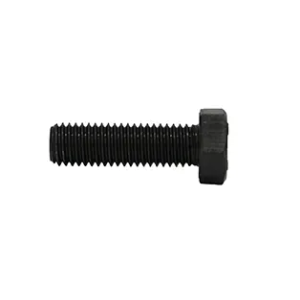

ISO 4017 kuusioruuvi 10.9, pinnoittamaton
ISO 4017 kuusioruuvi on täyskierteinen teräsruuvi vaativiin ruuvi- ja pulttiliitoksiin, joissa tarvitaan suurta lujuutta, varmaa kiristettävyyttä ja standardoitua mitoitusta. Tämä ryhmätuote kuuluu lujuusluokkaan 10.9 ja soveltuu erityisesti koneenrakennukseen, teollisuuden asennuksiin, kunnossapitoon ja teknisiin kiinnityksiin.
Tuote tunnetaan myös nimillä kuusioruuvi, kuusiokantaruuvi, täyskierteinen kuusioruuvi, kuusiokantapultti, metrinen pultti, teräsruuvi, koneruuvi, hex bolt, hex head screw, fully threaded hex bolt ja DIN 933 -ruuvi. Valinnassa kannattaa ensisijaisesti tarkistaa ISO 4017 -standardin mukaisuus, vaikka vanhoissa tuotemerkinnöissä ja hakusanoissa voi esiintyä myös DIN 933 -nimitys.
Ominaisuudet
- ISO 4017 -standardin mukainen täyskierteinen kuusioruuvi
- Lujuusluokka 10.9 vaativiin ja kuormitettuihin kiinnityksiin
- Teräksinen ruuvi metrisellä ulkokierteellä
- Pinnoittamaton pinta kuiviin sisätiloihin tai kohteisiin, joissa pintakäsittely tehdään erikseen
- Täyskierteinen rakenne antaa kierrettä lähes koko ruuvin pituudelle
- Kuusikulmainen kanta mahdollistaa kiristämisen kiintoavaimella, lenkkiavaimella, hylsyllä tai momenttityökalulla
- Sopii käytettäväksi vastaavan lujuusluokan muttereiden ja aluslevyjen kanssa
Käyttökohteet
- Kone- ja laiterakennus
- Teräsrakenteiden ruuvi- ja pulttiliitokset
- Teollisuuden kunnossapito ja korjaustyöt
- Asennuskehikot, rungot ja kiinnitysrakenteet
- Ajoneuvo-, perävaunu- ja koneasennukset
- Kohteet, joissa tarvitaan lujuusluokan 10.9 mukaista kuusioruuvia
- Liitokset, joissa tarvitaan täyskierteistä ruuvia mutterin tai sisäkierteen kanssa
Tekniset tiedot
- Tuotetyyppi: kuusioruuvi
- Tuoteryhmä: täyskierteiset kuusioruuvit
- Standardi: ISO 4017
- Vanha tai rinnakkainen hakustandardi: DIN 933
- Materiaali: teräs
- Lujuusluokka: 10.9
- Pinta: pinnoittamaton
- Kierre: metrinen ulkokierre tuotekohtaisen valinnan mukaan
- Rakenne: kuusikulmainen kanta ja täyskierre
- Käyttö: ruuvi- ja pulttiliitokset mutterin tai valmiin sisäkierteen kanssa
- Asennus: kiintoavaimella, lenkkiavaimella, hylsyllä tai momenttityökalulla
Mitat ja valintaohje
Ruuvin koko ilmoitetaan yleensä muodossa kierrekoko kertaa pituus, esimerkiksi M12 × 50. Ensimmäinen osa, kuten M12, kertoo ruuvin metrisen kierteen nimellishalkaisijan. Toinen osa, kuten 50 millimetriä, kertoo ruuvin pituuden.
Kuusioruuvissa pituus mitataan kannan alta ruuvin kärkeen. Kannan korkeutta ei siis lasketa mukaan ilmoitettuun ruuvin pituuteen. Tämä on tärkeä huomio silloin, kun ruuvi menee läpi rakenteesta, kiinnittyy umpireikään tai asennustila on rajallinen.
ISO 4017 -ruuvi on täyskierteinen. Tämä tarkoittaa, että kierre ulottuu kantaan asti tai lähes kantaan asti, jolloin ruuvia voidaan käyttää joustavasti erilaisissa paksuuksissa ja mutteriliitoksissa. Täyskierteinen ruuvi on hyvä valinta silloin, kun kiristyskohta tai kiinnitettävän materiaalin paksuus vaihtelee.
Ryhmätuotteessa yksittäisen tuotekoodin mitta-arvoja ei esitetä. Tarkista aina tuotekohtaisista tiedoista oikea kierrekoko, pituus, kierteen nousu, kannan korkeus, avainväli ja kierteen pituus ennen tilaamista.
Valitse ruuvi niin, että kierrekoko sopii käytettävään mutteriin tai sisäkierteeseen ja pituus riittää turvalliseen kiinnitykseen. Liian lyhyt ruuvi ei anna riittävää kierrekiinnitystä, ja liian pitkä ruuvi voi pohjata, osua taustarakenteeseen tai jäädä tarpeettomasti ulos liitoksesta.
Täyskierteisessä ruuvissa on hyvä huomioida, että kierre on myös niiden osien kohdalla, jotka jäävät liitettävien kappaleiden väliin. Jos liitokseen tarvitaan sileä varsi ohjaamaan tai kantamaan leikkaavaa kuormaa, osakierteinen ISO 4014 -kuusioruuvi voi olla parempi vaihtoehto.
ISO 4017 ja DIN 933 -vastaavuus
ISO 4017 on nykyinen standardi täyskierteisille kuusioruuveille. DIN 933 on vanhempi ja edelleen yleisesti käytetty nimitys, jota esiintyy hakusanoissa, tuotemerkinnöissä ja vanhoissa piirustuksissa.
ISO 4017 ja DIN 933 eivät ole kaikissa kokoluokissa täysin samanlaisia. Standardien välillä voi olla eroja esimerkiksi kannan mitoissa, avainvälissä ja toleransseissa. Tämä on tärkeää huomioida erityisesti silloin, kun ruuvia käytetään vanhan DIN 933 -ruuvin korvaajana.
Jos korvaat vanhaa DIN 933 -ruuvia ISO 4017 -ruuvilla, tarkista ennen tilaamista kierrekoko, pituus, kierteen nousu, avainväli, kannan korkeus, lujuusluokka, pinta ja käyttökohteen vaatimukset.
Käytännön huomioita
Lujuusluokan 10.9 kuusioruuvi soveltuu vaativiin kiinnityksiin, mutta liitoksen kokonaiskestävyys riippuu myös vastakappaleesta, mutterista, aluslevyistä, kierrepituudesta, kiristysmomentista ja käyttöolosuhteista. Käytä ruuvin kanssa käyttökohteeseen sopivaa mutteria ja aluslevyä.
Pinnoittamaton teräsruuvi soveltuu parhaiten kuiviin sisätiloihin, öljyttyihin kohteisiin tai käyttökohteisiin, joissa korroosiosuojaus ratkaistaan erillisellä pintakäsittelyllä. Kosteisiin, ulko-olosuhteisiin tai korroosiolle alttiisiin kohteisiin kannattaa valita esimerkiksi sinkitty, kuumasinkitty, ruostumaton tai haponkestävä vaihtoehto käyttökohteen mukaan.
Kuormitetuissa, tärinälle alttiissa tai turvallisuuskriittisissä liitoksissa tulee varmistaa oikea kiristysmomentti, lukitustapa ja lujuusluokkien yhteensopivuus. Tarvittaessa varmista oikea ruuvi-, mutteri- ja aluslevy-yhdistelmä tekniseltä asiantuntijalta tai liitoksen suunnittelijalta.
Toimitussisältö
- ISO 4017 kuusioruuvi 10.9 pinnoittamaton valitun koon ja kappalemäärän mukaan
