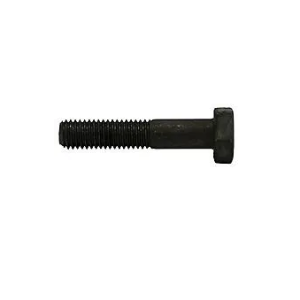

ISO 4014 kuusioruuvi 10.9, pinnoittamaton
ISO 4014 kuusioruuvi on osakierteinen teräsruuvi vaativiin ruuvi- ja pulttiliitoksiin, joissa tarvitaan suurta lujuutta, tarkkaa asennettavuutta ja standardoitua mitoitusta. Tämä ryhmätuote kuuluu lujuusluokkaan 10.9 ja soveltuu erityisesti koneenrakennukseen, teollisuuden rakenteisiin, kunnossapitoon ja teknisiin asennuksiin.
Tuote tunnetaan myös nimillä kuusioruuvi, kuusiokantaruuvi, osakierteinen kuusioruuvi, kuusiokantapultti, metrinen pultti, teräsruuvi, koneruuvi, hex bolt, hex head bolt, partially threaded hex bolt ja DIN 931 -ruuvi. Valinnassa kannattaa ensisijaisesti tarkistaa ISO 4014 -standardin mukaisuus, vaikka vanhoissa tuotemerkinnöissä ja hakusanoissa voi esiintyä myös DIN 931 -nimitys.
Ominaisuudet
- ISO 4014 -standardin mukainen osakierteinen kuusioruuvi
- Lujuusluokka 10.9 vaativiin ja kuormitettuihin kiinnityksiin
- Teräksinen ruuvi metrisellä ulkokierteellä
- Pinnoittamaton pinta kuiviin sisätiloihin tai kohteisiin, joissa pintakäsittely tehdään erikseen
- Osakierteinen rakenne, jossa ruuvissa on sileä varsi ja kierreosa
- Kuusikulmainen kanta mahdollistaa kiristämisen avaimella, hylsyllä tai momenttityökalulla
- Sopii käytettäväksi vastaavan lujuusluokan muttereiden ja aluslevyjen kanssa
Käyttökohteet
- Kone- ja laiterakennus
- Teräsrakenteiden ruuvi- ja pulttiliitokset
- Teollisuuden kunnossapito ja korjaustyöt
- Asennuskehikot, rungot ja kantavat kiinnitysrakenteet
- Ajoneuvo-, perävaunu- ja koneasennukset
- Kohteet, joissa tarvitaan lujuusluokan 10.9 mukaista kuusioruuvia
- Liitokset, joissa osakierteinen ruuvi ja sileä varsi tukevat liitoksen rakennetta
Tekniset tiedot
- Tuotetyyppi: kuusioruuvi
- Tuoteryhmä: osakierteiset kuusioruuvit
- Standardi: ISO 4014
- Vanha tai rinnakkainen hakustandardi: DIN 931
- Materiaali: teräs
- Lujuusluokka: 10.9
- Pinta: pinnoittamaton
- Kierre: metrinen ulkokierre tuotekohtaisen valinnan mukaan
- Rakenne: kuusikulmainen kanta, sileä varsi ja osakierre
- Käyttö: ruuvi- ja pulttiliitokset mutterin tai valmiin sisäkierteen kanssa
- Asennus: kiintoavaimella, lenkkiavaimella, hylsyllä tai momenttityökalulla
Mitat ja valintaohje
Ruuvin koko ilmoitetaan yleensä muodossa kierrekoko kertaa pituus, esimerkiksi M10 × 80. Ensimmäinen osa, kuten M10, kertoo ruuvin metrisen kierteen nimellishalkaisijan. Toinen osa, kuten 80 millimetriä, kertoo ruuvin pituuden.
Kuusioruuvissa pituus mitataan kannan alta ruuvin kärkeen. Kannan korkeutta ei siis lasketa mukaan ilmoitettuun ruuvin pituuteen. Tämä on tärkeä huomio etenkin silloin, kun ruuvi menee läpi rakenteesta, kiinnittyy umpireikään tai asennustila on rajallinen.
ISO 4014 -ruuvi on osakierteinen. Tämä tarkoittaa, että ruuvissa on kannan alla sileä varsi ja ruuvin kärkipäässä kierreosa. Osakierteinen ruuvi valitaan usein silloin, kun liitokseen halutaan sileän varren antamaa tukea, parempaa kohdistusta tai kun kierrettä ei haluta koko ruuvin matkalle.
Ryhmätuotteessa yksittäisen tuotekoodin mitta-arvoja ei esitetä. Tarkista aina tuotekohtaisista tiedoista oikea kierrekoko, pituus, kierteen nousu, kierteen pituus, sileän varren pituus, kannan korkeus ja avainväli ennen tilaamista.
Valitse ruuvi niin, että kierrekoko sopii käytettävään mutteriin tai sisäkierteeseen ja pituus riittää turvalliseen kiinnitykseen. Liian lyhyt ruuvi ei anna riittävää kierrekiinnitystä, ja liian pitkä ruuvi voi pohjata, osua taustarakenteeseen tai jäädä tarpeettomasti ulos liitoksesta.
Osakierteisessä ruuvissa on tärkeää tarkistaa myös kierteen pituus suhteessa kiinnitettäviin kappaleisiin. Jos kierreosa jää väärään kohtaan liitosta, ruuvi ei välttämättä kiristy oikein tai sileä varsi ei tue liitosta suunnitellulla tavalla.
ISO 4014 ja DIN 931 -vastaavuus
ISO 4014 on nykyinen standardi osakierteisille kuusioruuveille. DIN 931 on vanhempi ja edelleen yleisesti tunnettu nimitys, jota käytetään usein hakusanana, tuotemerkinnöissä ja vanhoissa piirustuksissa.
ISO 4014 ja DIN 931 eivät ole kaikissa kokoluokissa täysin samanlaisia. Standardien välillä voi olla eroja esimerkiksi kannan mitoissa, avainvälissä ja toleransseissa. Tämä on tärkeää huomioida erityisesti silloin, kun ruuvia käytetään vanhan DIN 931 -ruuvin korvaajana.
Jos korvaat vanhaa DIN 931 -ruuvia ISO 4014 -ruuvilla, tarkista ennen tilaamista kierrekoko, pituus, kierteen nousu, kierteen pituus, sileän varren pituus, avainväli, kannan korkeus, lujuusluokka, pinta ja käyttökohteen vaatimukset.
Käytännön huomioita
Lujuusluokan 10.9 kuusioruuvi soveltuu vaativiin kiinnityksiin, mutta liitoksen kokonaiskestävyys riippuu myös vastakappaleesta, mutterista, aluslevyistä, kierrepituudesta, kiristysmomentista ja käyttöolosuhteista. Käytä ruuvin kanssa käyttökohteeseen sopivaa mutteria ja aluslevyä.
Pinnoittamaton teräsruuvi soveltuu parhaiten kuiviin sisätiloihin, öljyttyihin kohteisiin tai käyttökohteisiin, joissa korroosiosuojaus ratkaistaan erillisellä pintakäsittelyllä. Kosteisiin, ulko-olosuhteisiin tai korroosiolle alttiisiin kohteisiin kannattaa valita esimerkiksi sinkitty, kuumasinkitty, ruostumaton tai haponkestävä vaihtoehto käyttökohteen mukaan.
Kuormitetuissa, tärinälle alttiissa tai turvallisuuskriittisissä liitoksissa tulee varmistaa oikea kiristysmomentti, lukitustapa ja lujuusluokkien yhteensopivuus. Tarvittaessa varmista oikea ruuvi-, mutteri- ja aluslevy-yhdistelmä tekniseltä asiantuntijalta tai liitoksen suunnittelijalta.
Toimitussisältö
- ISO 4014 kuusioruuvi 10.9 pinnoittamaton valitun koon ja kappalemäärän mukaan
