KUUSIORUUVI ZN (SINKITTY) 8.8 ISO 4014

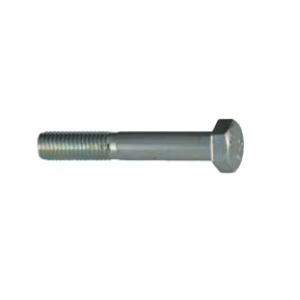

ISO 4014 / DIN 931 kuusioruuvi osakierre 8.8 sinkitty

ISO 4014 / DIN 931 kuusioruuvi on osakierteinen teräsruuvi, jossa on kuusiokanta ja metrinen kierre. Se soveltuu monipuolisesti koneiden, laitteiden, rakenteiden ja teollisuuden kiinnityksiin, joissa tarvitaan lujaa ja luotettavaa pulttiliitosta mutterin tai kierteitetyn vastakappaleen kanssa.

Osakierteinen rakenne tekee ruuvista hyvän vaihtoehdon kohteisiin, joissa kiinnitettävien osien läpi kulkevalta varrelta halutaan tukevaa ohjausta ja vain ruuvin kärkipäässä tarvitaan kierrettä. Sinkitty pinta antaa ruuville perussuojan korroosiota vastaan kuivissa ja kevyesti rasittavissa sisä- ja yleiskäyttökohteissa.

Tätä ruuvityyppiä kutsutaan myös nimillä kuusiopultti, kuusiokantaruuvi, osakierteinen kuusioruuvi, kuusiokantapultti, koneruuvi ja pultti. Lujuusluokka 8.8 soveltuu vaativampiin mekaanisiin kiinnityksiin, joissa ruuvilta edellytetään hyvää vetolujuutta ja kestävyyttä.

Käyttökohteet

• Koneiden ja laitteiden kokoonpanot
• Teräsrakenteiden kiinnitykset
• Teollisuuden asennus- ja kunnossapitotyöt
• Ajoneuvojen, konepajojen ja korjaamoiden kiinnitystarpeet
• Pulttiliitokset mutterin ja aluslevyn kanssa
• Kohteet, joissa osakierteinen varsi tukee liitosta ja ohjaa osia paikalleen

Edut

• Standardin ISO 4014 / DIN 931 mukainen osakierteinen kuusioruuvi
• Lujuusluokka 8.8 antaa hyvän mekaanisen kestävyyden
• Kuusiokanta mahdollistaa varman kiristyksen tavallisilla avaintyökaluilla
• Osakierre sopii tukeviin pulttiliitoksiin ja läpikiinnityksiin
• Sähkösinkitty pinta suojaa ruuvia kevyeltä korroosiolta
• Laaja kokovalikoima yleisimpiin kone- ja rakenneteollisuuden tarpeisiin

Mittausohje

Kuusioruuvin koko ilmoitetaan muodossa halkaisija × pituus, esimerkiksi M24 × 160. Halkaisija tarkoittaa nimellistä kierrekokoa ja pituus tarkoittaa ruuvin varren kokonaispituutta.

ISO 4014 / DIN 931 kuusioruuvissa pituus mitataan kuusiokannan alapinnasta ruuvin kärkeen. Kuusiokantaa ei lasketa mukaan ruuvin pituuteen. Esimerkiksi M24 × 160 tarkoittaa, että ruuvin nimellishalkaisija on M24 ja pituus kannan alta kärkeen on 160 millimetriä.

Koska kyseessä on osakierteinen kuusioruuvi, ruuvissa on kierteetön varsi ja kierre ruuvin kärkipäässä. Kierteettömän varren ja kierteen pituudet määräytyvät standardin ja valitun ruuvikoon mukaan.

Tekniset tiedot

• Tuotetyyppi: kuusioruuvi, osakierre
• Standardi: ISO 4014 / DIN 931
• Kannan tyyppi: kuusiokanta
• Kierre: metrinen kierre
• Kierretyyppi: osakierre
• Materiaali: teräs
• Lujuusluokka: 8.8
• Pinnoite: sähkösinkitty
• Mittatapa: pituus mitataan kannan alta ruuvin kärkeen
• Käyttötapa: pulttiliitos mutterin tai kierteitetyn vastakappaleen kanssa

ISO 4014 ja DIN 931 vastaavuus

DIN 931 on vanhempi ja edelleen yleisesti käytetty merkintä osakierteiselle kuusioruuville. Nykyinen vastaava standardi on ISO 4014. Käytännössä DIN 931 ja ISO 4014 viittaavat samaan ruuvityyppiin, mutta korvaavuutta tarkistettaessa kannattaa aina varmistaa halkaisija, pituus, kierre, lujuusluokka, pinnoite ja avainväli.

Erityisesti kokoluokissa M10, M12, M14 ja M22 voi olla standardien välillä avainväliin liittyviä eroja. Jos ruuvi korvaa vanhan piirustuksen tai laitevalmistajan määrittämän kiinnikkeen, tarkista ennen tilaamista myös mutterin, aluslevyn ja käytettävän työkalun yhteensopivuus.

Huomioitavaa valinnassa

Sinkitty kuusioruuvi sopii parhaiten kuiviin sisätiloihin ja kevyesti korroosiolle altistuviin ympäristöihin. Ulkokäyttöön, kosteisiin tiloihin tai suolapitoisiin olosuhteisiin kannattaa valita käyttökohteen mukaan paremmin korroosiota kestävä pinnoite tai ruostumaton materiaali. Oikean liitoksen varmistamiseksi valitse ruuville sopiva mutteri, aluslevy ja kiristysmenetelmä.
