KUUSIORUUVI ZN (SINKITTY) ISO4014 UNC8

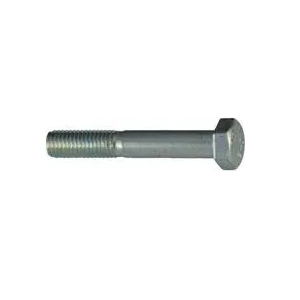

ANSI / ASME B18.2.1 kuusioruuvi UNC 8.8, sinkitty

ANSI / ASME B18.2.1 kuusioruuvi UNC on sinkitty tuumakierteinen kuusioruuvi ruuvi- ja pulttiliitoksiin, joissa käytetään UNC-karkeakierrettä. Tuote soveltuu kohteisiin, joissa tarvitaan amerikkalaisen standardin mukaista tuumakierteistä kiinnitystarviketta esimerkiksi koneissa, laitteissa, ajoneuvoissa, perävaunuissa ja kunnossapidon varaosakäytössä.

Tuote tunnetaan myös nimillä UNC-ruuvi, UNC-pultti, tuumakierteinen kuusioruuvi, kuusiokantaruuvi UNC, tuumapultti, sinkitty UNC-kuusioruuvi, amerikkalainen kuusioruuvi, hex bolt, hex head bolt, UNC hex bolt ja ANSI B18.2.1 -ruuvi. Valinnassa on tärkeää erottaa UNC-karkeakierre metrisestä kierteestä ja UNF-hienokierteestä, koska eri kierretyypit eivät sovi keskenään yhteen.

Ominaisuudet

• ANSI / ASME B18.2.1 -standardin mukainen kuusioruuvi
• UNC-karkeakierre tuumakierteisiin liitoksiin
• Lujuusluokka 8.8 yleisiin ja vaativampiin kiinnityksiin
• Sinkitty pinta antaa perustason korroosiosuojan
• Kuusikulmainen kanta mahdollistaa kiristämisen avaimella, hylsyllä tai momenttityökalulla
• Soveltuu UNC-muttereiden ja tuumakierteisten vastakappaleiden kanssa käytettäväksi
• Hyvä valinta kunnossapitoon, korjauksiin, koneasennuksiin ja varaosakäyttöön

Käyttökohteet

• Tuumakierteiset ruuvi- ja pulttiliitokset
• UNC-kierteiset mutterit, sisäkierteet ja kierretangot
• Kone- ja laitekorjaukset
• Ajoneuvo-, perävaunu- ja koneasennukset
• Teollisuuden kunnossapito ja varaosakäyttö
• Amerikkalaisten standardien mukaiset kiinnitykset
• Kohteet, joissa metrinen ruuvi ei sovi käytettävään kierteeseen

Tekniset tiedot

• Tuotetyyppi: kuusioruuvi
• Tuoteryhmä: tuumakierteiset kuusioruuvit
• Standardi: ANSI / ASME B18.2.1
• Kierretyyppi: UNC-karkeakierre
• Materiaali: teräs
• Lujuusluokka: 8.8
• Pinta: sinkitty
• Kierre: tuumamittainen ulkokierre tuotekohtaisen valinnan mukaan
• Rakenne: kuusikulmainen kanta ja tuumakierteinen varsi
• Käyttö: ruuvi- ja pulttiliitokset UNC-mutterin tai vastaavan sisäkierteen kanssa
• Asennus: kiintoavaimella, lenkkiavaimella, hylsyllä tai momenttityökalulla

Mitat ja valintaohje

Tuumakierteisen kuusioruuvin koko määritetään ensisijaisesti kierteen nimellishalkaisijan, kierretyypin ja pituuden mukaan. UNC-merkintä kertoo, että kyseessä on Unified National Coarse -karkeakierre. Kierteen tiheys ilmoitetaan kierteiden lukumääränä tuumaa kohti.

Esimerkiksi tuumakierteisessä merkinnässä ensimmäinen osa kertoo ruuvin kierteen nimelliskoon, kuten neljäsosatuumaa, viisi kuudestoistaosatuumaa tai kolme kahdeksasosatuumaa. UNC kertoo kierretyypin. Pituus kertoo ruuvin pituuden kannan alta ruuvin kärkeen.

Kuusioruuvissa pituus mitataan kannan alta ruuvin kärkeen. Kannan korkeutta ei siis lasketa mukaan ilmoitettuun ruuvin pituuteen. Tämä on tärkeä huomio silloin, kun ruuvi menee läpi rakenteesta, kiinnittyy umpireikään tai asennustila on rajallinen.

Joissakin tuotemerkinnöissä tuumakierteisen ruuvin pituus voidaan ilmoittaa millimetreinä, vaikka kierre on tuumakierre. Tällöin kierrekoko ja kierretyyppi ovat edelleen tuumastandardin mukaisia, mutta pituus on ilmoitettu millimetreinä. Tarkista aina tuotekohtaisista tiedoista, missä muodossa pituus on annettu.

Ryhmätuotteessa yksittäisen tuotekoodin mitta-arvoja ei esitetä. Tarkista ennen tilaamista oikea tuumakoko, UNC-kierre, kierteiden määrä tuumaa kohti, ruuvin pituus, kierteen pituus, kannan korkeus ja avainväli.

Valitse ruuvi niin, että kierre vastaa käytettävää mutteria tai sisäkierrettä. Pelkkä halkaisija ei riitä, vaan myös kierretyypin ja kierteen tiheyden tulee olla sama. UNC-ruuvia ei tule sekoittaa UNF-hienokierteeseen eikä metriseen M-kierteeseen, sillä väärä kierre voi vaurioittaa sekä ruuvin että vastakappaleen.

UNC ja UNF – mitä eroa niillä on?

UNC on tuumakierteinen karkeakierre ja UNF on tuumakierteinen hienokierre. Samankokoinen UNC- ja UNF-ruuvi voivat näyttää ulkoisesti hyvin samanlaisilta, mutta niiden kierre on eri. UNF-kierteessä on yleensä enemmän kierteitä tuumaa kohti kuin saman nimelliskoon UNC-kierteessä.

Käytä UNC-kuusioruuvia vain UNC-kierteisen mutterin, sisäkierteen tai kierretangon kanssa. Jos et ole varma kierteen tyypistä, vertaa vanhaa ruuvia, mutteria tai vastakappaletta tuotetietoihin ennen tilaamista.

ANSI / ASME B18.2.1 -standardi

ANSI / ASME B18.2.1 määrittelee tuumamittaisten kuusioruuvien ja kuusiokantapulttien mitoitusta, toleransseja ja muotoa. Standardin mukaisissa kuusioruuveissa tuotekohtaisia tarkistettavia mittoja ovat muun muassa kierrekoko, kierretyyppi, pituus, kierrepituus, avainväli, kannan korkeus ja kannan kulmamitat.

Tätä tuotetta haetaan usein myös nimillä ANSI B18.2.1, ASME B18.2.1, UNC hex bolt, hex head bolt, kuusioruuvi UNC ja tuumakierteinen kuusiokantaruuvi. Korvaavaa tuotetta valittaessa tarkista aina kierrekoko, kierretyyppi, kierteiden määrä tuumaa kohti, pituus, avainväli, lujuusluokka, pinnoite ja käyttökohteen vaatimukset.

Käytännön huomioita

Sinkitty teräsruuvi antaa perustason korroosiosuojan ja sopii moniin tavanomaisiin sisätilojen sekä lievästi kosteiden olosuhteiden kiinnityksiin. Ulkokäyttöön, jatkuvasti kosteisiin olosuhteisiin tai korroosiolle alttiisiin kohteisiin kannattaa arvioida erikseen, riittääkö sinkitys vai tarvitaanko esimerkiksi ruostumaton, haponkestävä tai muu paremmin korroosiota kestävä vaihtoehto.

Lujuusluokan 8.8 ruuvi soveltuu moniin teknisiin kiinnityksiin, mutta liitoksen kokonaiskestävyys riippuu myös mutterista, aluslevyistä, kierrepituudesta, kiristysmomentista, vastinpinnasta ja käyttöolosuhteista. Kuormitetuissa, tärinälle alttiissa tai turvallisuuskriittisissä liitoksissa tulee varmistaa oikea kiristysmomentti, lukitustapa ja lujuusluokkien yhteensopivuus.

Toimitussisältö

• ANSI / ASME B18.2.1 kuusioruuvi UNC 8.8 sinkitty valitun koon ja kappalemäärän mukaan
