PAINEILMA 3-TIE PAINEENPURKAUS VENTTIILI SMC

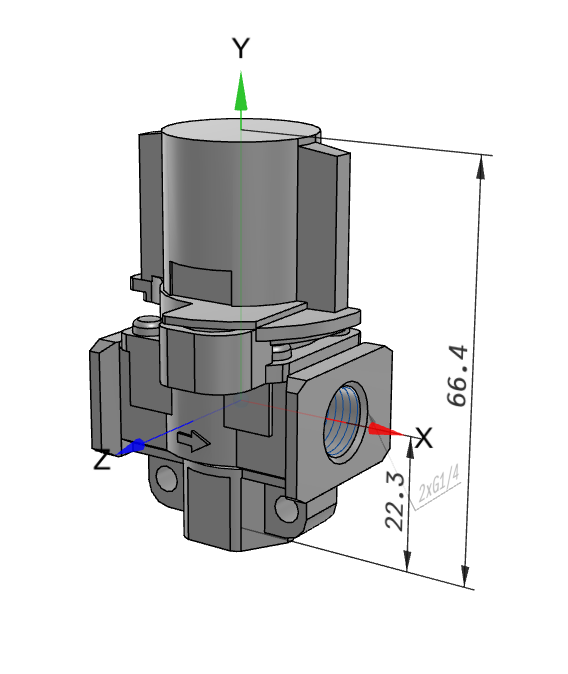

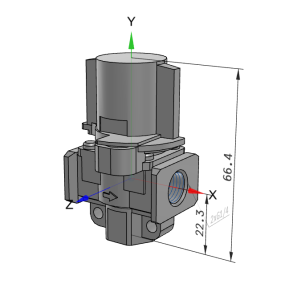

SMC VHS20-F02A paineenpoistava 3-tieventtiili

SMC VHS20-F02A on VHS-sarjan yksitoiminen paineenpoistava 3-tieventtiili teollisuuden paineilmajärjestelmiin. Venttiiliä käytetään paineilman syötön katkaisuun ja jälkipuolen paineen poistamiseen esimerkiksi huolto-, kunnossapito- ja säätötöiden yhteydessä.

Venttiilissä on lukitusreiät, joiden avulla se voidaan lukita poistoasentoon. Tämä auttaa ehkäisemään tahattoman paineilman syötön tilanteissa, joissa koneita tai laitteita huolletaan. Kahvan asennosta näkee selkeästi ilman syötön ja poiston tilan, mikä helpottaa käyttöä ja parantaa paineilmajärjestelmän hallittavuutta.

VHS20-F02A on vanhemman VHS-sarjan malli, jonka valmistus on lopetettu. Uusiin asennuksiin kannattaa tarkistaa yhteensopiva korvaava malli SMC:n VHS-D-sarjasta.

Edut

• Katkaisee paineilman syötön ja poistaa jälkipuolen paineen hallitusti
• Lukitusreiät mahdollistavat venttiilin lukitsemisen poistoasentoon
• Auttaa ehkäisemään tahattoman paineilman syötön huoltotilanteissa
• Yksitoiminen kahvarakenne tekee käytöstä selkeää
• Kahvan asento näyttää ilman syötön ja poiston tilan
• Soveltuu SMC:n ilmanhuoltolaitteiden yhteyteen
• Kompakti rakenne pienempiin paineilmakokoonpanoihin

Tekniset tiedot

• Valmistaja: SMC
• Malli: VHS20-F02A
• Tuotesarja: VHS
• Tuotetyyppi: paineenpoistava 3-tieventtiili
• Toimintatapa: yksitoiminen
• Runkokoko: 20
• Kierretyyppi: G
• Liitäntäkoko: 1/4 tuumaa
• Kahvan ja kansiosan materiaali: palonkestävä PBT-muovi
• Lukitusmahdollisuus: lukitusreiät poistoasentoa varten
• Käyttökohde: paineilman syötön katkaisu ja jälkipuolen paineen poisto
• Yhteensopiva lisätarvike: VHS20PW-180AS kiinnike
• Yhteensopiva lisätarvike: VHS20PW-190AS äänenvaimennin
• Yhteensopiva välikappale: Y200-A
• Yhteensopiva välikappale kiinnikkeellä: Y200T-A
• Valmistustilanne: valmistus lopetettu maaliskuussa 2025
• Korvaava sarja: VHS-D

Käyttökohteet

• Paineilman syötön katkaisu huolto- ja kunnossapitotöissä
• Jälkipuolen paineen poisto pneumatiikkajärjestelmissä
• Teollisuuden paineilmajärjestelmät
• Koneiden ja tuotantolaitteiden paineilman hallinta
• SMC:n modulaariset ilmanhuoltokokoonpanot

Toimitussisältö

• SMC VHS20-F02A paineenpoistava 3-tieventtiili
