PAINEILMA 3-TIE PAINEENPURKAUS VENTTIILI

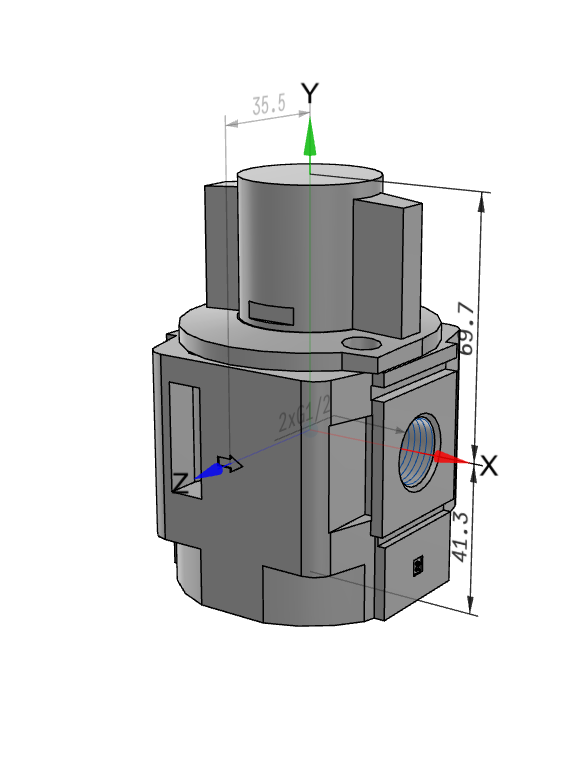

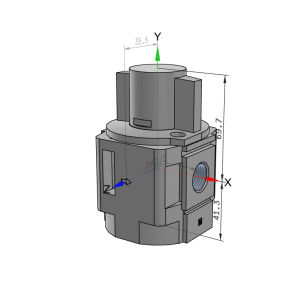

SMC VHS40-F04-D paineenpoistava 3-tieventtiili

SMC VHS40-F04-D on VHS-D-sarjan paineenpoistava 3-tieventtiili teollisuuden paineilmajärjestelmiin. Venttiiliä käytetään paineilman syötön katkaisuun ja järjestelmän jälkipuolen paineen poistamiseen esimerkiksi huollon, kunnossapidon ja säätötöiden yhteydessä.

Venttiilissä on lukitusreiät, joiden avulla kahva voidaan lukita pois päältä -asentoon. Tämä auttaa ehkäisemään tahattoman paineilman syötön huoltotöiden aikana. Modulaarinen rakenne sopii SMC:n paineilman käsittelylaitteistoihin, ja G-kierteellä varustettu 1/2 tuuman liitäntä tekee venttiilistä käytännöllisen ratkaisun AC40-D-kokoluokan ilmanhuoltokokoonpanoihin.

Edut

• Katkaisee paineilman syötön ja poistaa jälkipuolen paineen hallitusti
• Lukitusreiät mahdollistavat venttiilin lukitsemisen pois päältä -asentoon
• Auttaa ehkäisemään tahattoman paineilman syötön huoltotöiden aikana
• Modulaarinen rakenne SMC:n paineilman käsittelylaitteistoihin
• Yksitoiminen kahva tekee käytöstä selkeää
• Ei ilmavuotoa kahvaa käännettäessä
• Soveltuu teollisuuden pneumatiikka- ja automaatiosovelluksiin

Tekniset tiedot

• Valmistaja: SMC
• Malli: VHS40-F04-D
• Tuotesarja: VHS-D
• Tuotetyyppi: paineenpoistava 3-tieventtiili
• Runkokoko: 40
• Kierretyyppi: G
• Liitäntäkoko: 1/2 tuumaa
• Kahvan toiminta: yksitoiminen
• Kahvan väri: punainen
• Kahvan materiaali: hartsi
• Virtaussuunta: vasemmalta oikealle
• Kiinnitystuki: ei sisälly
• Äänenvaimennin: ei sisälly
• Paineyksikkö tuotemerkinnässä: megapascalia
• Yhteensopiva lisätarvike: VHS44P-180AS kiinnike
• Yhteensopiva lisätarvike: VHS44P-190AS äänenvaimennin
• Yhteensopiva välikappale: Y400-D
• Yhteensopiva välikappale kiinnikkeellä: Y400T-D
• Rakenne: vakiomalli

Käyttökohteet

• Paineilman syötön katkaisu huolto- ja kunnossapitotöissä
• Jälkipuolen paineen poisto pneumatiikkajärjestelmissä
• Teollisuuden paineilmajärjestelmät
• Automaatiolaitteiden ja tuotantolinjojen paineilman hallinta
• SMC AC-D-sarjan modulaariset ilmanhuoltokokoonpanot

Toimitussisältö

• SMC VHS40-F04-D paineenpoistava 3-tieventtiili
