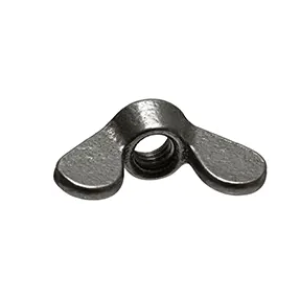

DIN 315 siipimutteri, pinnoittamaton
DIN 315 siipimutteri on käsin kiristettävä metrinen mutteri kohteisiin, joissa kiinnitys halutaan avata, sulkea tai säätää nopeasti ilman erillistä työkalua. Pyöristetyt siivet antavat hyvän otteen sormille, joten mutteri sopii erityisesti toistuvasti käytettäviin kiinnityksiin, suojakansiin, säätöihin, kiinnittimiin ja kevyempiin puristusliitoksiin.
Tuote tunnetaan myös nimillä siipimutteri, käsimutteri, peukalomutteri, perhosmutteri, kiristysmutteri, säätömutteri, työkaluton mutteri, wing nut, butterfly nut ja DIN 315 -mutteri. Pinnoittamaton teräsrakenne soveltuu kuiviin sisätiloihin, öljyttyihin kohteisiin tai käyttökohteisiin, joissa korroosiosuojaus ratkaistaan erillisellä pintakäsittelyllä.
Ominaisuudet
- DIN 315 -standardin mukainen pyöristettysiipinen siipimutteri
- Käsin kiristettävä rakenne ilman avainta tai hylsyä
- Metrinen sisäkierre tuotekohtaisen valinnan mukaan
- Pinnoittamaton teräspinta kuiviin käyttöympäristöihin tai jatkokäsittelyyn
- Sopii nopeisiin avauksiin, sulkemisiin ja säätöihin
- Hyvä valinta kohteisiin, joissa kiinnitystä käytetään toistuvasti käsin
- Soveltuu ruuvin, pultin tai kierretangon kanssa käytettäväksi
Käyttökohteet
- Suojakannet, kotelot ja huoltoluukut
- Säätö- ja kiristysrakenteet
- Kone- ja laiteasennukset
- Kiinnittimet, jigirakenteet ja apulaitteet
- Kaluste-, varuste- ja asennusratkaisut
- Tilapäiset ja usein avattavat kiinnitykset
- Huolto-, korjaus- ja kunnossapitotyöt
- Kohteet, joissa mutteri halutaan kiristää ilman työkalua
Tekniset tiedot
- Tuotetyyppi: siipimutteri
- Tuoteryhmä: käsin kiristettävät mutterit ja siipimutterit
- Standardi: DIN 315
- Materiaali: teräs
- Pinta: pinnoittamaton
- Kierre: metrinen sisäkierre tuotekohtaisen valinnan mukaan
- Rakenne: pyöristetyt siivet ja sisäkierre
- Käyttö: käsin kiristettävät ruuvi-, pultti- ja kierretankoliitokset
- Asennus: käsin kiristämällä
Mitat ja valintaohje
Siipimutterin koko määritetään ensisijaisesti sisäkierteen mukaan. Esimerkiksi M-koko kertoo, minkä kokoisen metrisen ruuvin, pultin tai kierretangon kanssa mutteri sopii käytettäväksi. Mutterin koko ei siis tarkoita siipien ulkoleveyttä, vaan mutterin sisäkierteen nimelliskokoa.
Siipimutteria valittaessa tärkeimmät mitat ovat kierrekoko, kierteen nousu, siipien leveys, mutterin kokonaiskorkeus, rungon korkeus ja siipien paksuus. Kierrekoko kertoo, mihin ruuviin tai pulttiin mutteri sopii. Kierteen nousu kertoo, kuinka tiheä kierre on. Siipien leveys ja korkeus vaikuttavat siihen, kuinka hyvin mutterista saa otteen ja mahtuuko sitä käyttämään käsin asennuspaikassa.
Ryhmätuotteessa yksittäisen tuotekoodin mitta-arvoja ei esitetä. Tarkista aina tuotekohtaisista tiedoista oikea kierrekoko, kierteen nousu, siipien leveys, kokonaiskorkeus, rungon korkeus ja siipien paksuus ennen tilaamista.
Valitse siipimutteri niin, että kierrekoko ja kierteen nousu vastaavat käytettävää ruuvia, pulttia tai kierretankoa. Jos kierre ei ole sama, mutteri ei kierry oikein ja sekä mutteri että vastakappale voivat vaurioitua.
Varmista myös, että siipien ympärillä on riittävästi tilaa käsin kiristämistä ja avaamista varten. Ahtaassa paikassa tavallinen kuusiomutteri, matala mutteri tai muu työkalulla kiristettävä mutteri voi olla käytännöllisempi vaihtoehto.
DIN 315 -standardi
DIN 315 määrittelee pyöristettysiipiset siipimutterit. Siipimutterin tunnistettavin ominaisuus on kaksi sivulle ulottuvaa siipeä, joiden avulla mutteri voidaan kiristää ja avata käsin ilman tavallista kiintoavainta, lenkkiavainta tai hylsyä.
DIN 315 -siipimutteria käytetään erityisesti kohteissa, joissa työkaluton käsittely, nopea avattavuus ja helppo säädettävyys ovat tärkeitä. Jos liitos vaatii suurta kiristysmomenttia, tarkkaa esikiristystä tai suurta mekaanista kuormitusta, tavallinen kuusiomutteri voi olla parempi vaihtoehto.
Jos korvaat vanhaa siipimutteria, tarkista ennen tilaamista kierrekoko, kierteen nousu, siipien mitat, kokonaiskorkeus, materiaali, pinta ja käyttökohteen vaatimukset. Näin varmistat, että uusi mutteri sopii sekä kierteeseen että käytettävissä olevaan asennustilaan.
Käytännön huomioita
Pinnoittamaton teräksinen siipimutteri soveltuu parhaiten kuiviin sisätiloihin, öljyttyihin kohteisiin tai käyttökohteisiin, joissa korroosiosuojaus tehdään erikseen. Kosteisiin, ulko-olosuhteisiin tai korroosiolle alttiisiin kohteisiin kannattaa valita esimerkiksi sinkitty, ruostumaton tai haponkestävä vaihtoehto käyttökohteen mukaan.
Siipimutteri on tarkoitettu ensisijaisesti käsin kiristettäviin liitoksiin. Sitä ei yleensä valita liitoksiin, joissa tarvitaan suurta kiristysmomenttia, tarkkaa momenttikiristystä tai voimakkaasti kuormitettua rakenteellista kiinnitystä.
Tärinälle alttiissa kohteissa kannattaa varmistaa liitoksen pysyvyys. Tarvittaessa voidaan käyttää sopivaa aluslevyä, lukituslevyä, vastamutteria, kierrelukitetta tai muuta käyttökohteeseen sopivaa lukitustapaa.
Toimitussisältö
- DIN 315 siipimutteri pinnoittamaton valitun koon ja kappalemäärän mukaan
