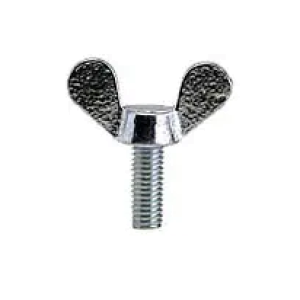

DIN 316 siipiruuvi, teräs, sinkitty
DIN 316 siipiruuvi on käsin kiristettävä metrinen ruuvi kohteisiin, joissa kiinnitys halutaan avata ja sulkea nopeasti ilman työkaluja. Siipimäinen kanta antaa hyvän otteen sormille, joten ruuvi sopii säätöihin, suojakansiin, kiinnittimiin, laitteisiin ja rakenteisiin, joita avataan tai säädetään usein.
Tuote tunnetaan myös nimillä siipiruuvi, siipikantaruuvi, käsiruuvi, peukaloruuvi, säätöruuvi, kiristysruuvi, perhosruuvi, butterfly screw, wing screw ja DIN 316 -ruuvi. Sinkitty teräsrakenne sopii hyvin tavanomaisiin sisäkäyttökohteisiin ja kevyesti rasitettuihin käyttöympäristöihin, joissa tarvitaan helppokäyttöistä käsikiristettävää ruuvia.
Ominaisuudet
- DIN 316 -standardin mukainen siipiruuvi
- Käsin kiristettävä siipikanta ilman erillistä työkalua
- Metrinen ulkokierre tuotekohtaisen valinnan mukaan
- Sinkitty teräspinta antaa perustason korroosiosuojan
- Sopii nopeisiin avauksiin, sulkemisiin ja säätöihin
- Hyvä valinta kohteisiin, joissa ruuvia käytetään toistuvasti käsin
- Soveltuu mutterin tai valmiin sisäkierteen kanssa käytettäväksi
Käyttökohteet
- Suojakannet, kotelot ja huoltoluukut
- Säätö- ja kiristysrakenteet
- Kone- ja laiteasennukset
- Kiinnittimet, jigirakenteet ja apulaitteet
- Kaluste-, varuste- ja asennusratkaisut
- Huolto-, korjaus- ja kunnossapitotyöt
- Kohteet, joissa ruuvi halutaan avata ilman avainta tai hylsyä
Tekniset tiedot
- Tuotetyyppi: siipiruuvi
- Tuoteryhmä: käsin kiristettävät ruuvit ja siipiruuvit
- Standardi: DIN 316
- Materiaali: teräs
- Pinta: sinkitty
- Kierre: metrinen ulkokierre tuotekohtaisen valinnan mukaan
- Rakenne: siipikanta ja ulkokierre
- Käyttö: käsin kiristettävät ruuvi- ja säätöliitokset
- Asennus: käsin kiristämällä, tarvittaessa kevyesti apuvälineellä käyttökohteen mukaan
Mitat ja valintaohje
Siipiruuvin koko määritetään yleensä kierrekoko kertaa pituus -merkinnällä. Ensimmäinen osa kertoo ruuvin metrisen kierteen nimellishalkaisijan. Toinen osa kertoo ruuvin pituuden millimetreinä.
Siipiruuvissa pituus mitataan kannan alta ruuvin kärkeen. Siipikannan korkeutta ei siis lasketa mukaan ilmoitettuun ruuvin pituuteen. Tämä on tärkeä huomio, jos ruuvi kiinnittyy umpireikään, menee läpi rakenteesta tai asennustila on rajallinen.
Mitta ei kerro siipikannan kokonaisleveyttä tai korkeutta, vaan ruuvin kierteen kokoa ja varren pituutta. Siipikannan mitat vaikuttavat siihen, mahtuuko ruuvi pyörimään käsin ahtaassa paikassa ja kuinka helposti siitä saa otteen.
Ryhmätuotteessa yksittäisen tuotekoodin mitta-arvoja ei esitetä. Tarkista aina tuotekohtaisista tiedoista oikea kierrekoko, pituus, kierteen nousu, kierteen pituus, siipikannan leveys, siipikannan korkeus ja käyttökohteen vaatima tila ennen tilaamista.
Valitse siipiruuvi niin, että kierrekoko sopii käytettävään mutteriin tai sisäkierteeseen ja pituus riittää turvalliseen kiinnitykseen. Liian lyhyt ruuvi ei anna riittävää kierrekiinnitystä, ja liian pitkä ruuvi voi pohjata, osua taustarakenteeseen tai jäädä tarpeettomasti ulos liitoksesta.
Jos ruuvia avataan ja suljetaan usein, varmista myös, että siipikannan ympärillä on riittävästi tilaa sormille. Ahtaassa paikassa tavallinen kuusioruuvi, kuusiokoloruuvi tai nupillinen kiristysruuvi voi olla käytännöllisempi vaihtoehto.
DIN 316 -standardi
DIN 316 määrittelee siipiruuvin rakenteen ja mitoituksen. Siipiruuvin tunnistettavin osa on siipimäinen kanta, joka mahdollistaa kiristämisen ja avaamisen käsin ilman tavallista ruuvitalttaa, avainta tai hylsyä.
DIN 316 -siipiruuvia käytetään erityisesti kohteissa, joissa kiinnityksen käyttömukavuus, nopea avattavuus ja työkaluton käsittely ovat tärkeämpiä kuin suuri kiristysmomentti. Jos liitos vaatii suurta momenttia tai tarkkaa esikiristystä, tavallinen kuusioruuvi tai muu momenttityökalulla kiristettävä ruuvi voi olla parempi valinta.
Jos korvaat vanhaa siipiruuvia, tarkista ennen tilaamista kierrekoko, pituus, kierteen nousu, siipikannan mitat, materiaali, pinta ja käyttökohteen vaatimukset. Näin varmistat, että uusi siipiruuvi sopii sekä kierteeseen että käytettävissä olevaan asennustilaan.
Käytännön huomioita
Sinkitty teräksinen siipiruuvi antaa perustason korroosiosuojan ja soveltuu hyvin tavanomaisiin sisätilojen sekä lievästi kosteiden olosuhteiden kiinnityksiin. Ulkokäyttöön, jatkuvasti kosteisiin olosuhteisiin tai korroosiolle alttiisiin kohteisiin kannattaa arvioida erikseen, riittääkö sinkitys vai tarvitaanko esimerkiksi ruostumaton tai haponkestävä vaihtoehto.
Siipiruuvi on tarkoitettu ensisijaisesti käsin kiristettäviin liitoksiin. Sitä ei yleensä valita liitoksiin, joissa tarvitaan suurta kiristysmomenttia, tarkkaa momenttikiristystä tai voimakkaasti kuormitettua rakenteellista kiinnitystä.
Tärinälle alttiissa kohteissa kannattaa varmistaa liitoksen pysyvyys. Tarvittaessa voidaan käyttää sopivaa aluslevyä, lukituslevyä, vastamutteria, kierrelukitetta tai muuta käyttökohteeseen sopivaa lukitustapaa.
Toimitussisältö
- DIN 316 siipiruuvi teräs sinkitty valitun koon ja kappalemäärän mukaan
