LAIPPALAAKERIYKSIKKÖ UCF 204-RHP

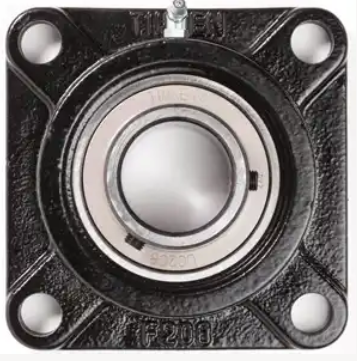

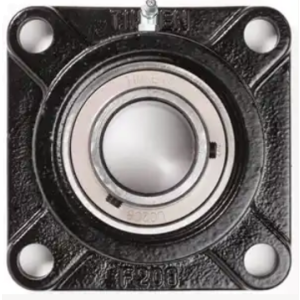

RHP UCF 204 D1 nelipulttinen laippalaakeriyksikkö

RHP UCF 204 D1 on nelipulttinen neliölaippainen laakeriyksikkö, jossa laakeri on valmiiksi asennettu valurautaiseen laippapesään. Yksikkö on tarkoitettu akselin tukemiseen ja pyörivän liikkeen ohjaamiseen rakenteissa, joissa laakeri halutaan pultata suoraan runkoon, seinämään tai laitekehikkoon.

Laakeri lukitaan akselille kiristysruuveilla sisärenkaan kautta. D1-merkintä tarkoittaa uudelleenvoideltavaa rakennetta, jolloin laakeriyksikkö voidaan rasvata rasvanipan kautta. Laakeriyksikkö sallii myös pienen alkuasennusvirheen laakerin ulkokehän ja pesän pallomaisen istukan ansiosta.

Ominaisuudet

• Nelipulttinen neliölaippa tukevaan kiinnitykseen
• Valurautainen laippapesä teolliseen käyttöön
• Akselin lukitus kiristysruuveilla
• Uudelleenvoideltava rakenne rasvanipalla
• Sallii pienen alkuasennusvirheen

Käyttökohteet

• Kuljettimet ja materiaalinkäsittelylaitteet
• Pumput ja puhaltimet
• Yleiset teollisuuden akselistot
• Koneet ja laitteet, joissa laakeriyksikkö pultataan runkoon

Tekniset tiedot

• Akselihalkaisija: 20 millimetriä
• Kokonaispituus: 86 millimetriä
• Pulttien keskiöväli: 64 millimetriä
• Kiinnitysreikien halkaisija: 12 millimetriä
• Laippapesän leveys: 25,5 millimetriä
• Kokonaisleveys: 33,3 millimetriä
• Laakerin kokonaisleveys: 31 millimetriä
• Dynaaminen kuormitusluokitus: 12 800 newtonia
• Staattinen kuormitusluokitus: 6 650 newtonia
• Paino: noin 0,55 kilogrammaa

Toimitussisältö

• 1 kappale RHP UCF 204 D1 nelipulttinen laippalaakeriyksikkö, joka sisältää laakerin ja laippapesän
