LAIPPALAAKERIYKSIKKÖ UCF 207-RHP

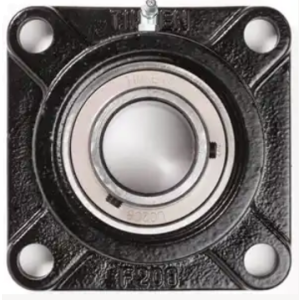

RHP UCF 207 D1 nelipulttinen laippalaakeriyksikkö

RHP UCF 207 D1 on nelipulttinen neliölaippainen laakeriyksikkö, jossa laakeri on valmiiksi asennettu valurautaiseen laippapesään. Yksikkö on tarkoitettu akselin tukemiseen ja pyörivän liikkeen ohjaamiseen rakenteissa, joissa laakeri halutaan pultata suoraan runkoon, seinämään tai laitekehikkoon.

Laakeri lukitaan akselille kiristysruuveilla sisärenkaan kautta. D1-merkintä tarkoittaa uudelleenvoideltavaa rakennetta, jolloin laakeriyksikkö voidaan rasvata rasvanipan kautta. Laakeriyksikkö sallii myös pienen alkuasennusvirheen laakerin ulkokehän ja pesän pallomaisen istukan ansiosta.

Ominaisuudet

• Nelipulttinen neliölaippa tukevaan kiinnitykseen
• Valurautainen laippapesä teolliseen käyttöön
• Akselin lukitus kiristysruuveilla
• Uudelleenvoideltava rakenne rasvanipalla
• Tiivistys molemmin puolin
• Sallii pienen alkuasennusvirheen

Käyttökohteet

• Kuljettimet ja materiaalinkäsittelylaitteet
• Pumput ja puhaltimet
• Yleiset teollisuuden akselistot
• Koneet ja laitteet, joissa laakeriyksikkö pultataan runkoon

Tekniset tiedot

• Akselihalkaisija: 35 millimetriä
• Suositeltu kiinnityspultin halkaisija: 12 millimetriä
• Pulttien keskiöväli: 92 millimetriä
• Kokonaispituus: 117 millimetriä
• Laippapesän leveys: 32 millimetriä
• Kokonaisleveys: 44,4 millimetriä
• Laakerin kokonaisleveys: 42,9 millimetriä
• Dynaaminen kuormitusluokitus: 25 500 newtonia
• Staattinen kuormitusluokitus: 15 300 newtonia
• Pyörimisnopeusraja: 4 300 kierrosta minuutissa
• Käyttölämpötila-alue: miinus 20 celsiusastetta – plus 120 celsiusastetta
• Paino: noin 1,34 kilogrammaa

Toimitussisältö

• 1 kappale RHP UCF 207 D1 nelipulttinen laippalaakeriyksikkö, joka sisältää laakerin ja laippapesän
