LAIPPALAAKERIYKSIKKÖ UCF 212-RHP

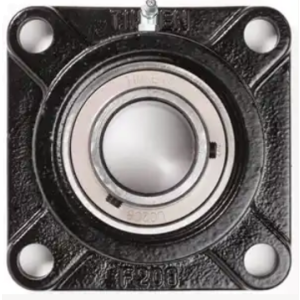

RHP UCF 212 D1 nelipulttinen laippalaakeriyksikkö

RHP UCF 212 D1 on nelipulttinen neliölaippainen laakeriyksikkö, jossa laakeri on valmiiksi asennettu valurautaiseen laippapesään. Yksikkö on tarkoitettu akselin tukemiseen ja pyörivän liikkeen ohjaamiseen rakenteissa, joissa laakeri kiinnitetään pulttaamalla runkoon tai kehikkoon.

Laakeri lukitaan akselille kiristysruuveilla sisärenkaan kautta. D1-merkintä tarkoittaa uudelleenvoideltavaa rakennetta, jolloin laakeriyksikkö voidaan rasvata rasvanipan kautta. Rakenne sallii myös pienen alkuasennusvirheen laakerin ulkokehän ja pesän istukan ansiosta.

Ominaisuudet

• Nelipulttinen neliölaippa tukevaan kiinnitykseen
• Valurautainen laippapesä teolliseen käyttöön
• Akselin lukitus kiristysruuveilla
• Uudelleenvoideltava rakenne rasvanipalla
• Tiivistys molemmin puolin
• Sallii pienen alkuasennusvirheen

Käyttökohteet

• Kuljettimet ja materiaalinkäsittelylaitteet
• Pumput ja puhaltimet
• Yleiset teollisuuden akselistot
• Koneet ja laitteet, joissa laakeriyksikkö pultataan runkoon

Tekniset tiedot

• Akselihalkaisija: 60 millimetriä
• Kokonaispituus: 175 millimetriä
• Pulttien keskiöväli: 143 millimetriä
• Kiinnitysreikien halkaisija: 19 millimetriä
• Kiinnityspultin koko: M16
• Laippapesän leveys: 47,5 millimetriä
• Kokonaisleveys: 68,5 millimetriä
• Laakerin kokonaisleveys: 65,1 millimetriä
• Dynaaminen kuormitusluokitus: 52 700 newtonia
• Staattinen kuormitusluokitus: 36 000 newtonia
• Pyörimisnopeusraja: 2 700 kierrosta minuutissa
• Käyttölämpötila-alue: miinus 20 celsiusastetta – plus 120 celsiusastetta
• Paino: noin 4,4 kilogrammaa

Toimitussisältö

• 1 kappale RHP UCF 212 D1 nelipulttinen laippalaakeriyksikkö, joka sisältää laakerin ja laippapesän
